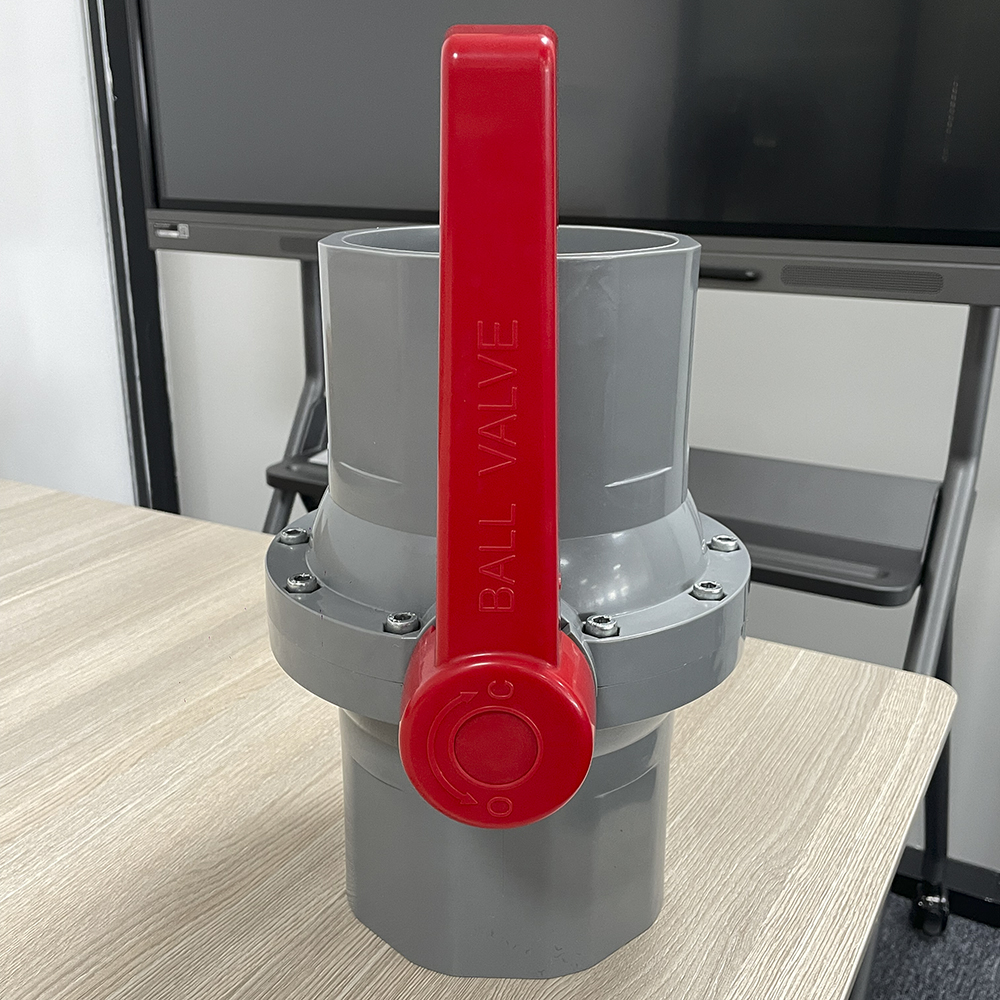

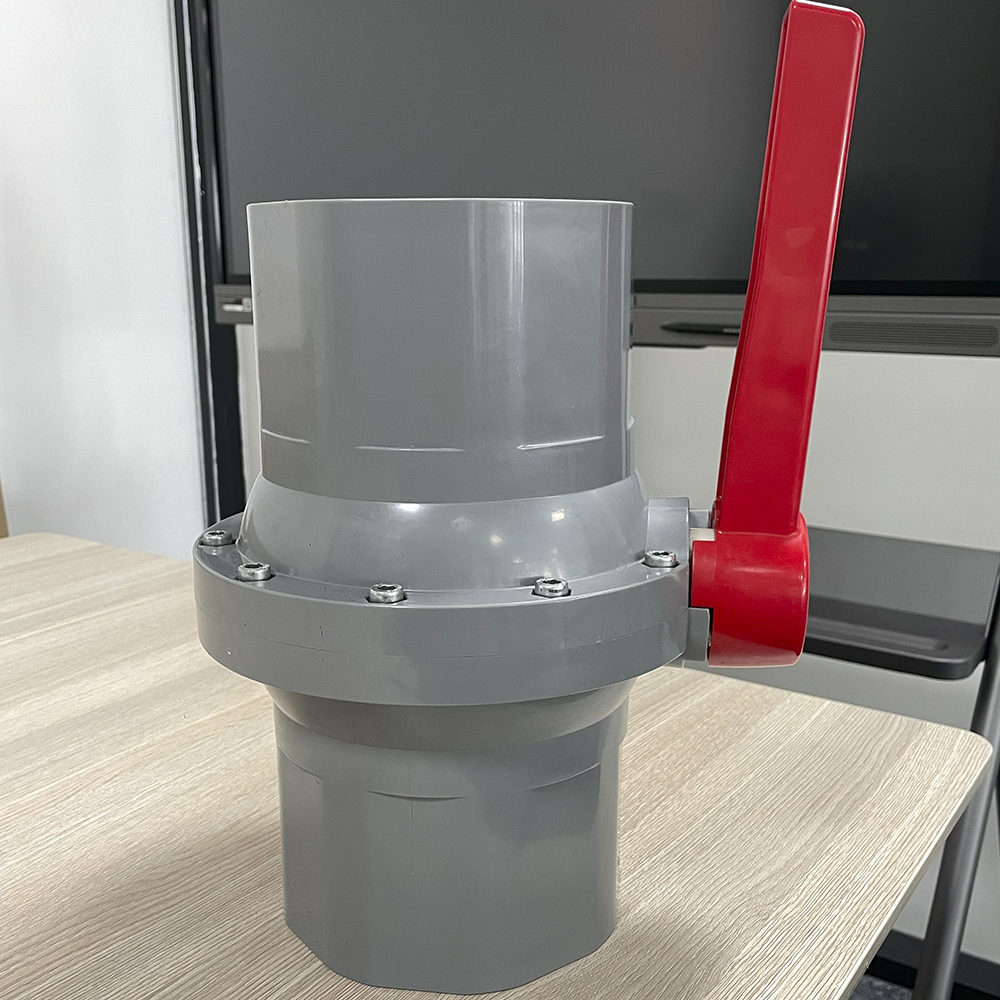

OEM visoki kvalitet 140MM 160MM 168MM 200MM nehrđajući čelik UPVC kuglični ventil velike veličine za projekt DN200

Kratki opis:

Kuglasti ventil
1.Meke boje i kompaktan dizajn
2. Leakproff operacija;
3.Svjetlo i spojni krajevi olakšavaju instalaciju
4. Ekonomični kao jeftiniji transportni troškovi i dug radni vijek
5.Pa i visoke kvalitete kontrole
6. Environment friendly, netoksičan
7. Otpornost na vremenske uslove i habanje i odlična hemijska otpornost
8. Široko se koristi u izgradnji, navodnjavanju, industriji i bazenu
9.Mala narudžba prihvatljiva
10.Customer dizajn & logo su dobrodošli

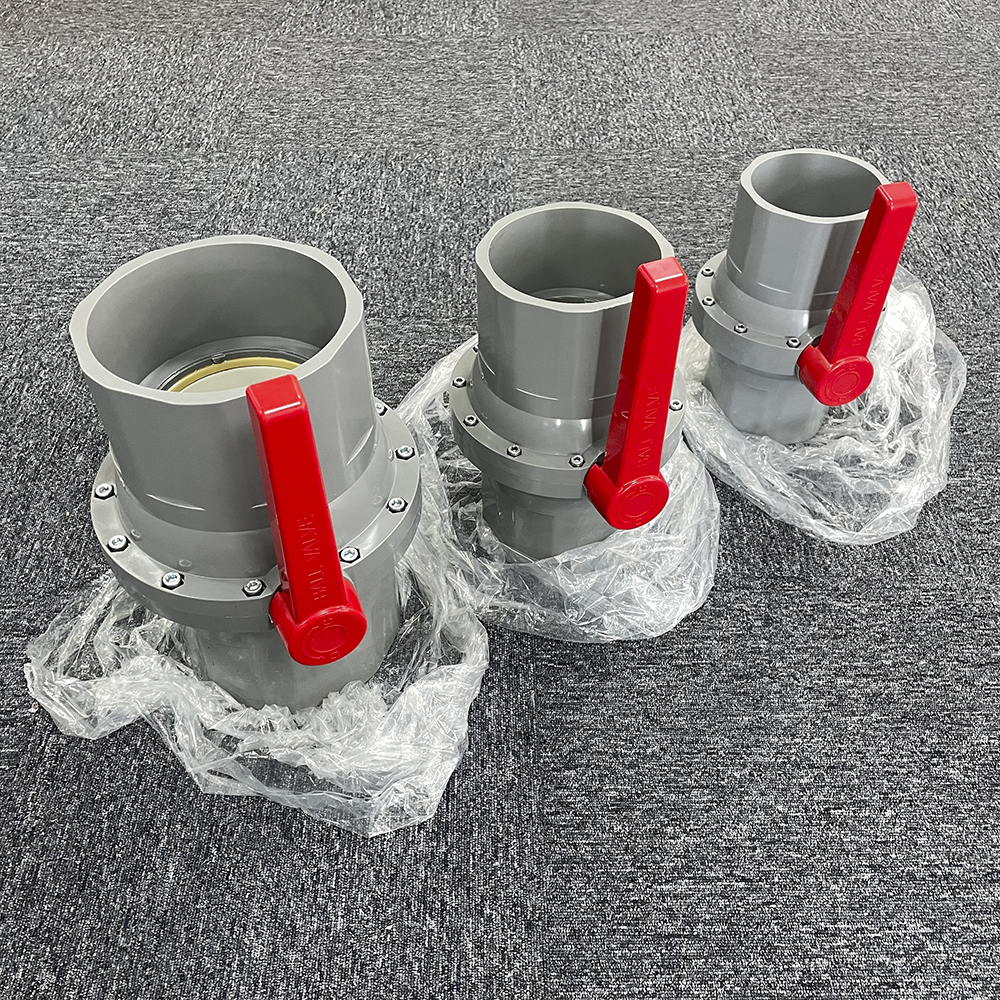

  • veličina:140MM 160MM 168MM 200MM
  • Zajednički kraj:ASTM BS DIN ISO JIS
  • Radni pritisak:PN16
  • Detalji o proizvodu

    FAQ

    Oznake proizvoda

    Legenda i fizička karta

    singleproducimg

    Komponentni materijal

    specifikacija materijala

    NO. Part Materijal QTY
    1 TIJELO UPVC, CPVC 1
    2 STEM O-prsten EPDM,FPM(NBR) 1
    3 STEM UPVC, CPVC 1
    4 LOPTA UPVC, CPVC 1
    5 SEAT SEAL TPE,TPVC,TPO 2
    6 KAPA PVC,ABS 1

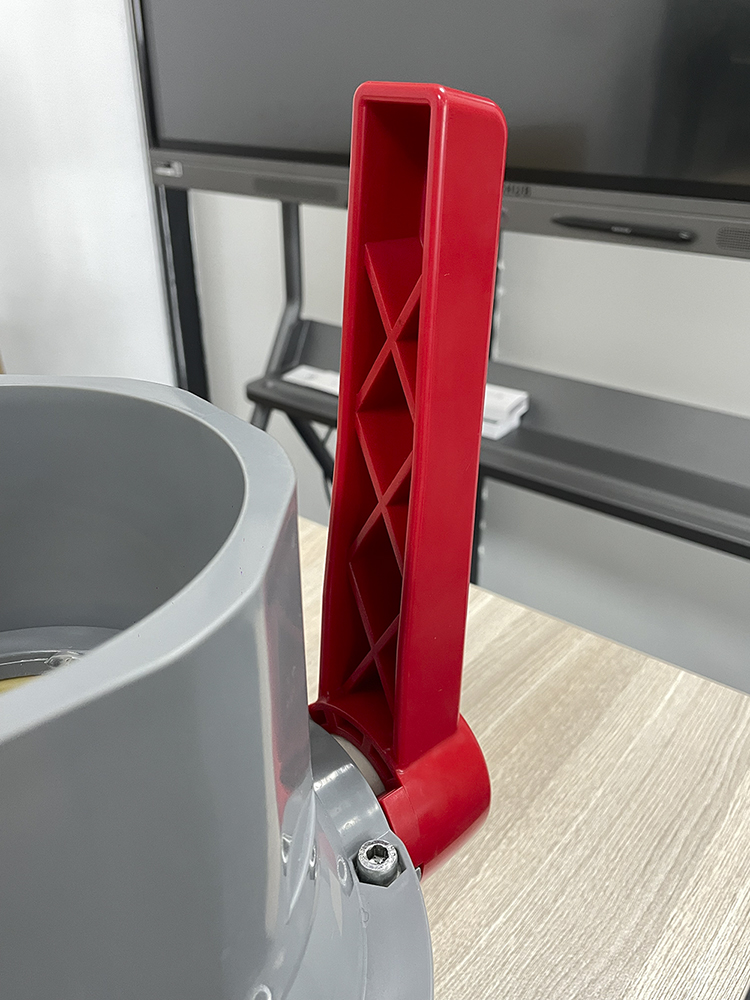

    7 HANDLE PVC,ABS 1

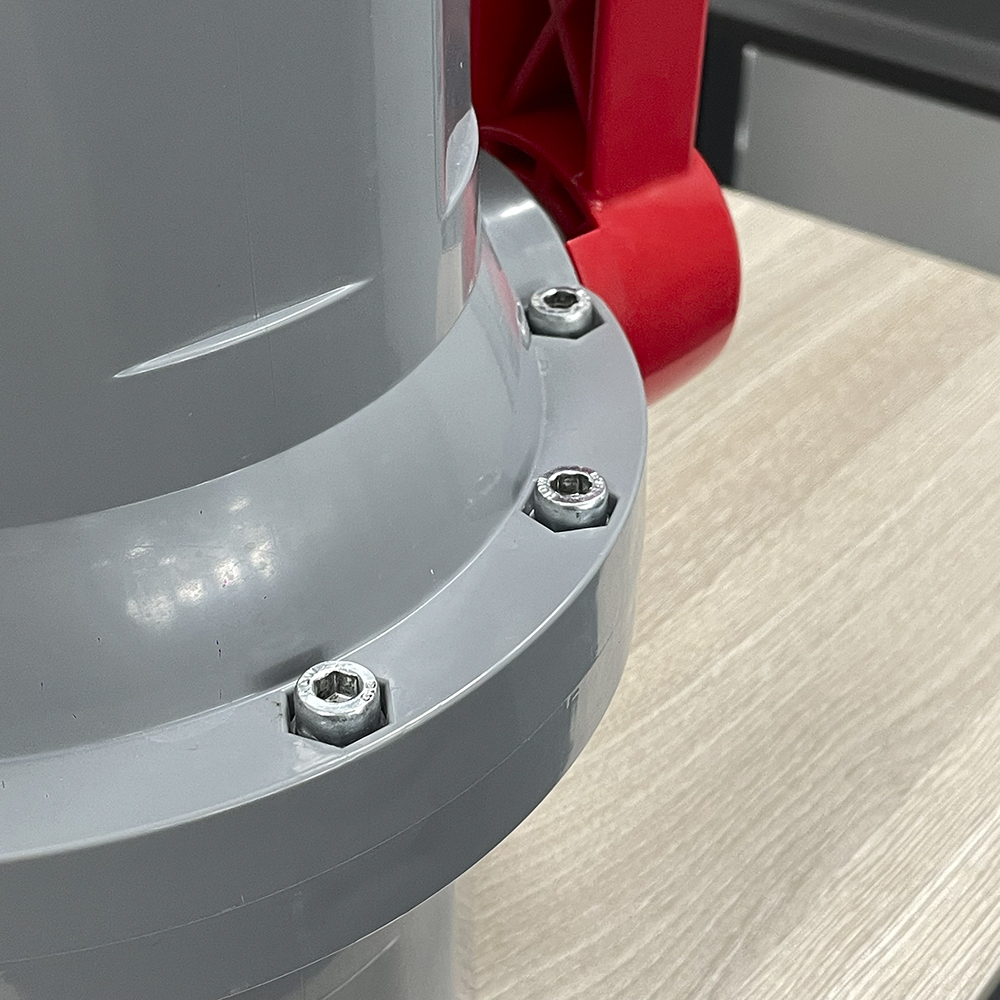

    8 SCREW SS304,ČELIK 1



    Uporedna tablica parametara veličine modela

    DIMENZIJA Jedinica
    MODEL DN 15 20 25 32 40 50 65 80 100
    VELIČINA 1/2" 3/4" 1" 1-1/4" 1-1/2" 2" 2-1/2" 3" 4" Inch
    thd./in NPT 14 14 11.5 11.5 11.5 11.5 8 8 8 mm
    BSPT 14 14 11 11 11 11 11 11 11 mm
    JIS I 20 20 24 26 30 31 45 48 53 mm
    d1 22.3 26.3 32.33 38.43 48.46 60.56 76.6 89.6 114.7 mm
    d2 21.7 25.7 31.67 37.57 47.54 59.44 75.87 88.83 113.98 mm
    ANSI I 18 20 24 26 30 31 45 48 53 mm
    d1 21.54 26.87 33.65 42.42 48.56 60.63 73.38 89.31 114.76 mm
    d2 21.23 26.57 33.27 42.04 48.11 60.17 72.85 88.7 114.07 mm
    DIN I 18 20 24 26 30 31 45 48 53 mm
    d1 20.3 25.3 32.3 40.3 50.3 63.3 75.3 90.3 110.4 mm
    d2 20 25 32 40 50 63 75 90 110 mm
    d 15 19 24 30 34 45 55 70 85 mm
    H 37 55 66 73 81 91 99 121 134 mm
    A 68 80 94 100 110 136 170 210 236 mm
    L 77 91 103 111 123 146 178 210 255 mm
    D 32 37.5 44 52 60 74 93 110 135 mm
