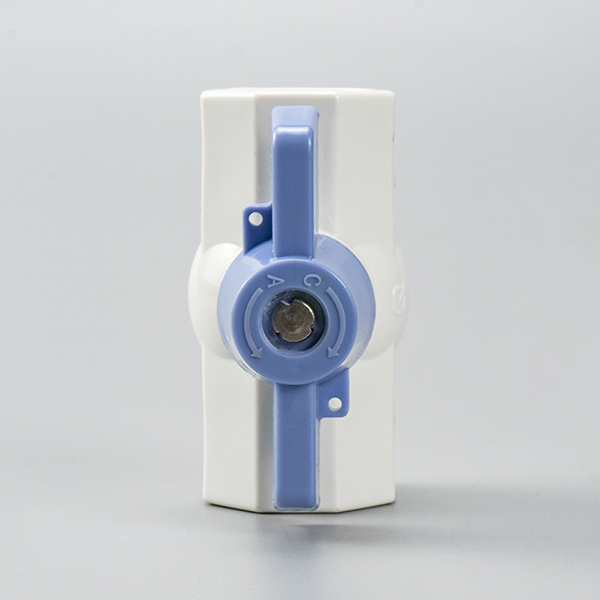

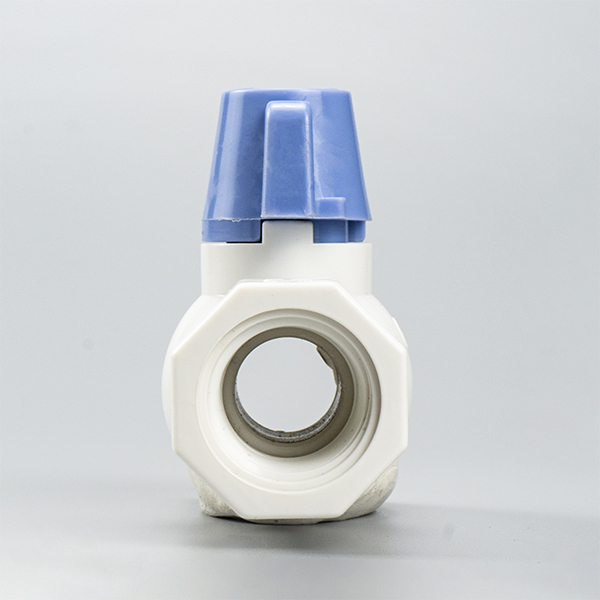

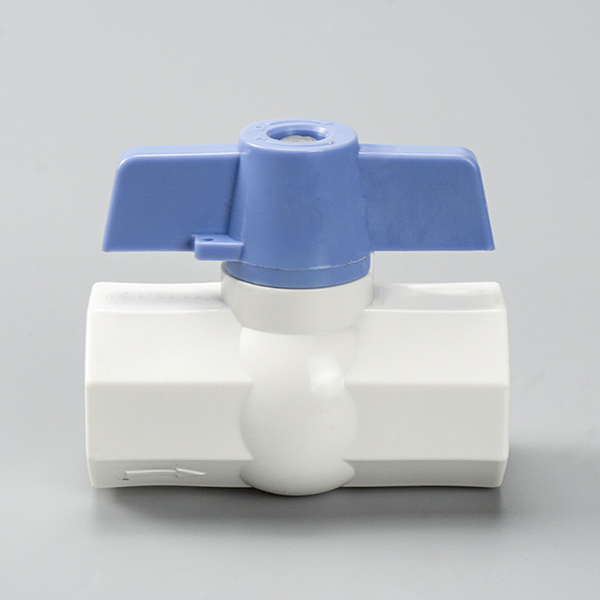

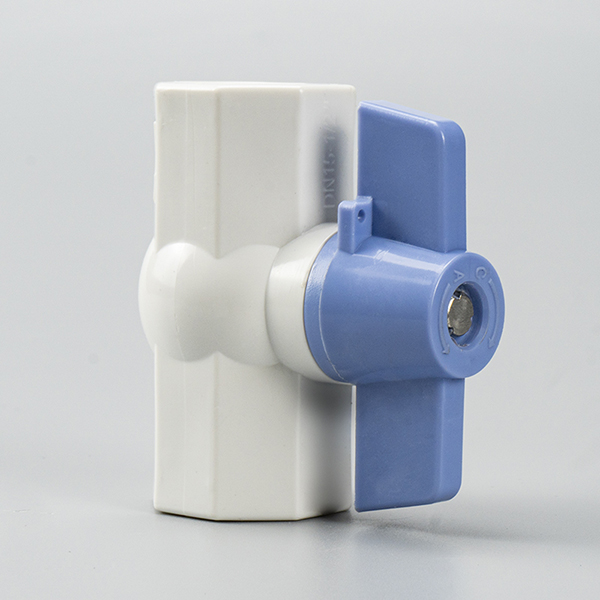

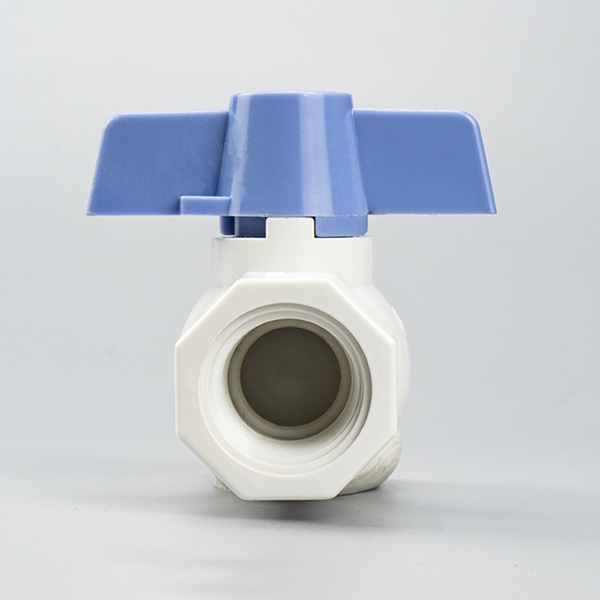

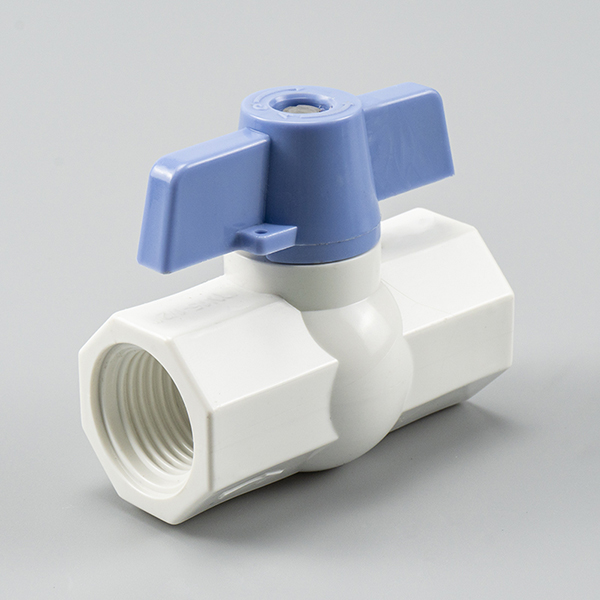

Kuglasti ventil s ručkom s navojem Kuglasti ventili za kontrolu vode za navodnjavanje Kuglasti ventil za montažu
Parametri uređaja
Naziv robne marke: PNTEK
Upotreba: Navodnjavanje poljoprivrede/Marikultura/Bazen/Inženjerska izgradnja
Boja: Dostupne mnoge boje za izbor
Materijal: UPVC
Temperatura medija: visoka temperatura, niska temperatura, srednja temperatura, normalna temperatura
Vijek trajanja proizvoda: > 500.000 otvaranja i zatvaranja
Opis proizvoda
Kuglasti ventil naše kompanije odlično podnosi koroziju, tako da se njegov vijek trajanja može efikasno produžiti, a sam proizvod je vrlo fleksibilan i praktičan, velike čvrstoće i manjeg curenja, pa je vrlo hvaljen od strane potrošača. Široko se koriste u industrijskim i civilnim zgradama, uključujući unutrašnju i vanjsku drenažu,
projekte kanalizacionih cevi, hemijske uslove korozije i takođe se može koristiti za sistem za navodnjavanje poljoprivrede.
Osim toga, pogodni su i za ventilacijske cijevi i odvodne cjevovode, itd. Imamo različite veličine proizvoda čak i za jednu stavku, za različite situacije primjene. 100% test curenja kako biste bili sigurni da su proizvodi koje dobijete dobri. Postojaće normalna inspekcija proizvoda tokom proizvodnje kako bi se osiguralo da proizvodi dostižu međunarodni standard.
Kako udio plastičnih cijevi u opskrbi toplom i hladnom vodom i primjenama u inženjeringu industrijskih cijevi nastavlja rasti, kontrola kvaliteta plastičnih ventila u sistemima plastičnih cijevi postaje sve važnija.
Prednosti proizvoda
1, mala težina i visoka čvrstoća
2. Nema buke vibracija kada se koristi
3. Lako se otvara i zatvara
4. Kompaktni kuglasti ventil se lako instalira
5. Najniža stopa curenja, 100% testirana prije pakiranja
6. Otpor tekućine je mali
7. Materijal ručke kugličnog ventila: ABS, materijal kućišta: PVC
8. Otpornost na alkalije i kiseline
9. Meka boja i odličan dizajn
10. Ekološki prihvatljiv, netoksičan
11. Široko se koristi u svakodnevnom životu: građevina, poljoprivredno navodnjavanje, industrija, bašta, bazen...
12. Ovi kuglasti ventili se nude u veličinama u rasponu od 20 mm do 110 mm (od 1/2'' do 4'')
13. Dostupna boja: zelena, siva, bijela, smeđa, plava
14. Certifikat: ISO 9001, kineski test
Legenda i fizička karta
Komponentni materijal
specifikacija materijala
| NO. | dio | Materijal | QTY |
| 1 | TIJELO | UPVC, CPVC | 1 |
| 2 | STEM O-prsten | EPDM,FPM(NBR) | 1 |
| 3 | STEM | UPVC, CPVC | 1 |
| 4 | LOPTA | UPVC, CPVC | 1 |
| 5 | SEAT SEAL | TPE,TPVC,TPO | 2 |
| 6 | CAP | PVC,ABS | 1 |
| 7 | HANDLE | PVC,ABS | 1 |
| 8 | SCREW | SS304,ČELIK | 1 |
Uporedna tablica parametara veličine modela
| DIMENZIJA | Jedinica | |||||||||||
| MODEL | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | ||
| VELIČINA | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 4" | Inch | ||
| thd./in | NPT | 14 | 14 | 11.5 | 11.5 | 11.5 | 11.5 | 8 | 8 | 8 | mm | |
| BSPT | 14 | 14 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | mm | ||
| JIS | I | 20 | 23 | 25 | 27 | 31 | 34 | 45 | 50 | 55 | mm | |
| d1 | 22.3 | 26.3 | 32.33 | 38.43 | 48.46 | 60.56 | 76.6 | 89.6 | 114.7 | mm | ||
| d2 | 21.7 | 25.7 | 31.67 | 37.57 | 47.54 | 59.44 | 75.87 | 88.83 | 113.98 | mm | ||
| ANSI | I | 20 | 23 | 25 | 27 | 31 | 34 | 45 | 50 | 55 | mm | |
| d1 | 21.54 | 26.87 | 33.65 | 42.42 | 48.56 | 60.63 | 73.38 | 89.31 | 114.76 | mm | ||
| d2 | 21.23 | 26.57 | 33.27 | 42.04 | 48.11 | 60.17 | 72.85 | 88.7 | 114.07 | mm | ||
| DIN | I | 20 | 23 | 25 | 27 | 31 | 34 | 45 | 50 | 55 | mm | |
| d1 | 20.3 | 25.3 | 32.3 | 40.3 | 50.3 | 63.3 | 75.3 | 90.3 | 110.4 | mm | ||
| d2 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 | mm | ||
| d | 15 | 19 | 24 | 30 | 34 | 45 | 55 | 70 | 85 | mm | ||
| H | 37 | 55 | 66 | 73 | 81 | 91 | 99 | 121 | 134 | mm | ||
| A | 68 | 80 | 94 | 100 | 110 | 136 | 170 | 210 | 236 | mm | ||
| L | 77 | 91 | 103 | 111 | 123 | 146 | 178 | 210 | 255 | mm | ||
| D | 30 | 35.5 | 43 | 52 | 62 | 75 | 91 | 106 | 130 | mm | ||
