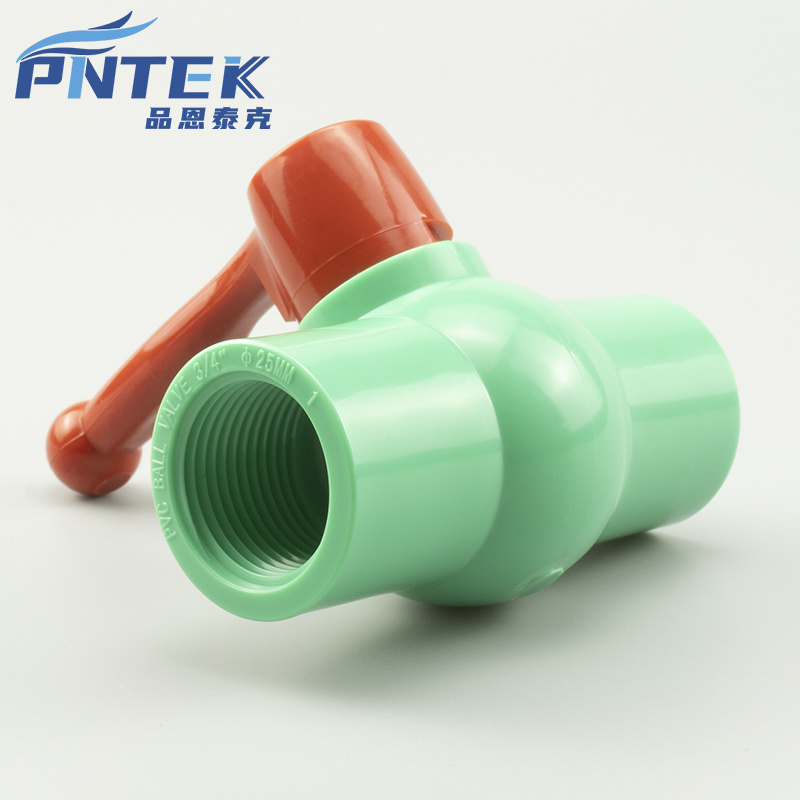

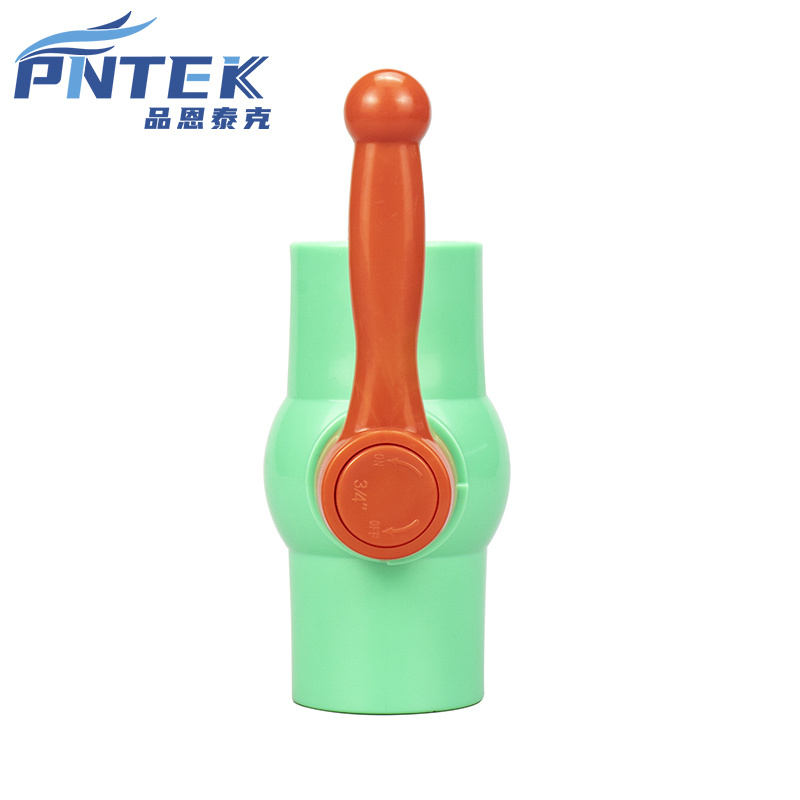

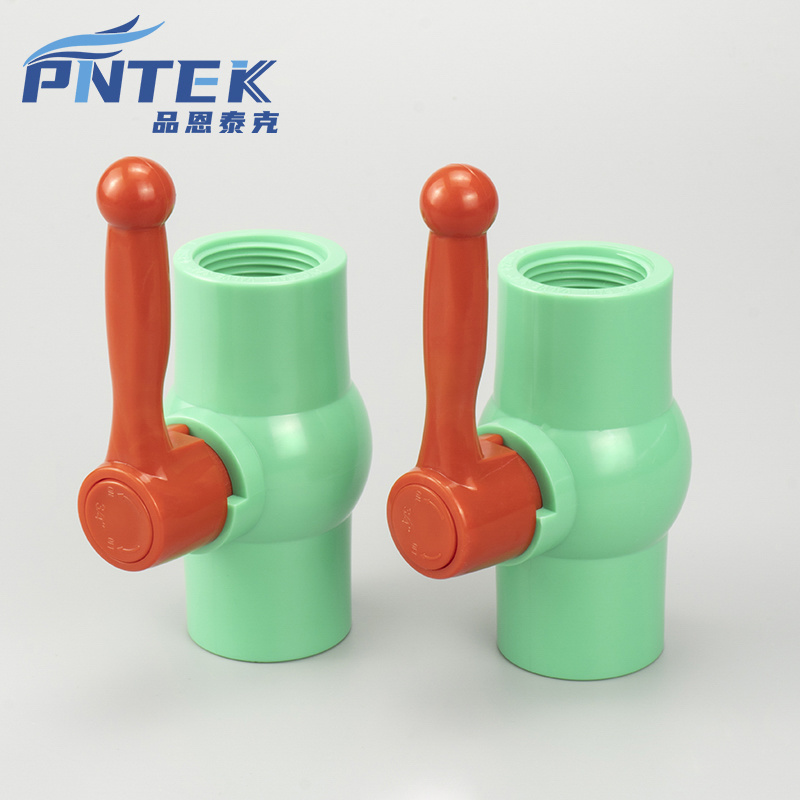

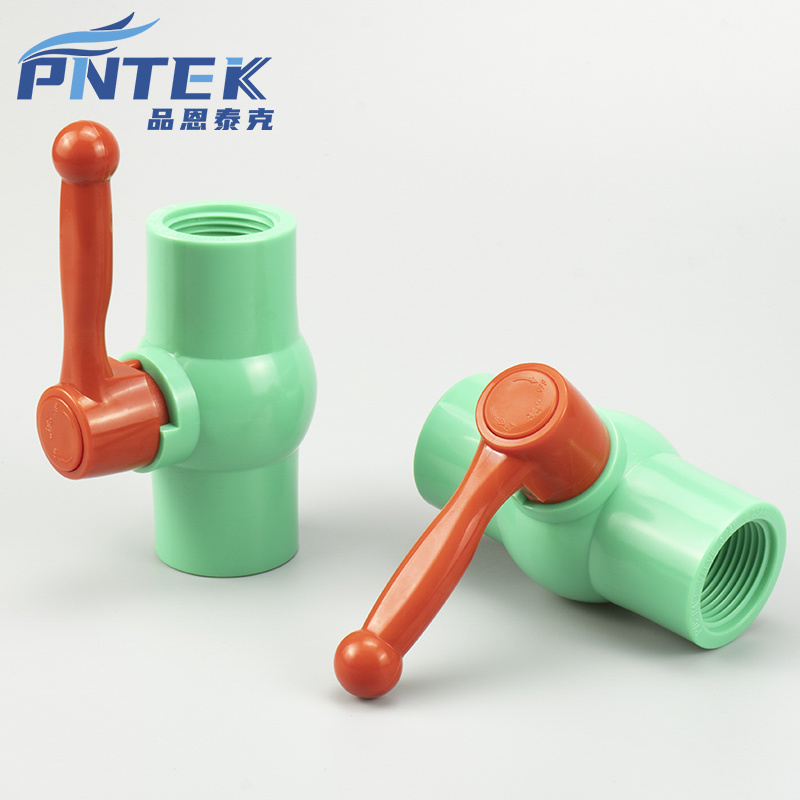

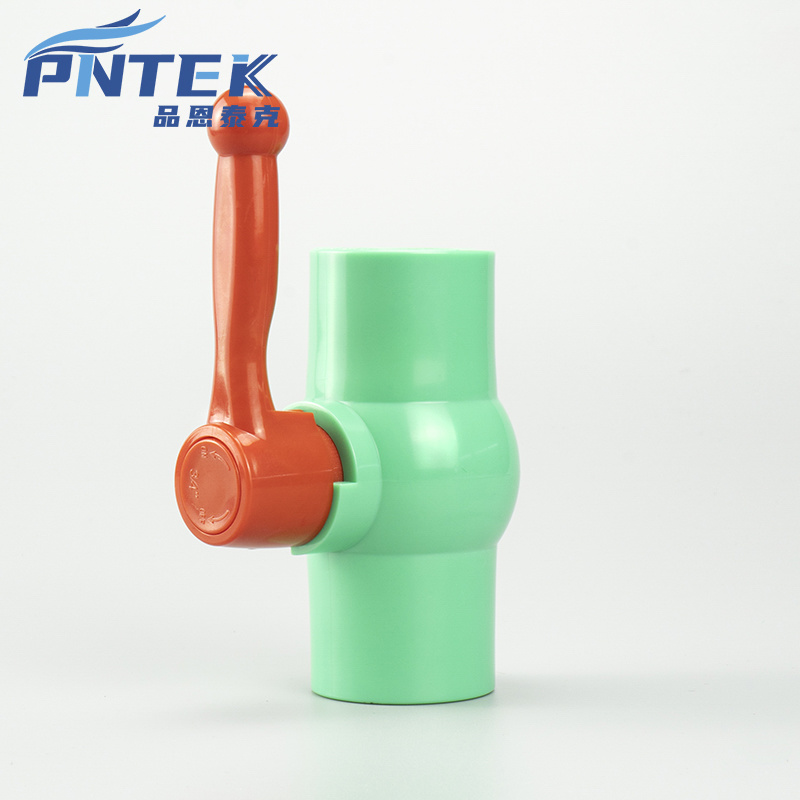

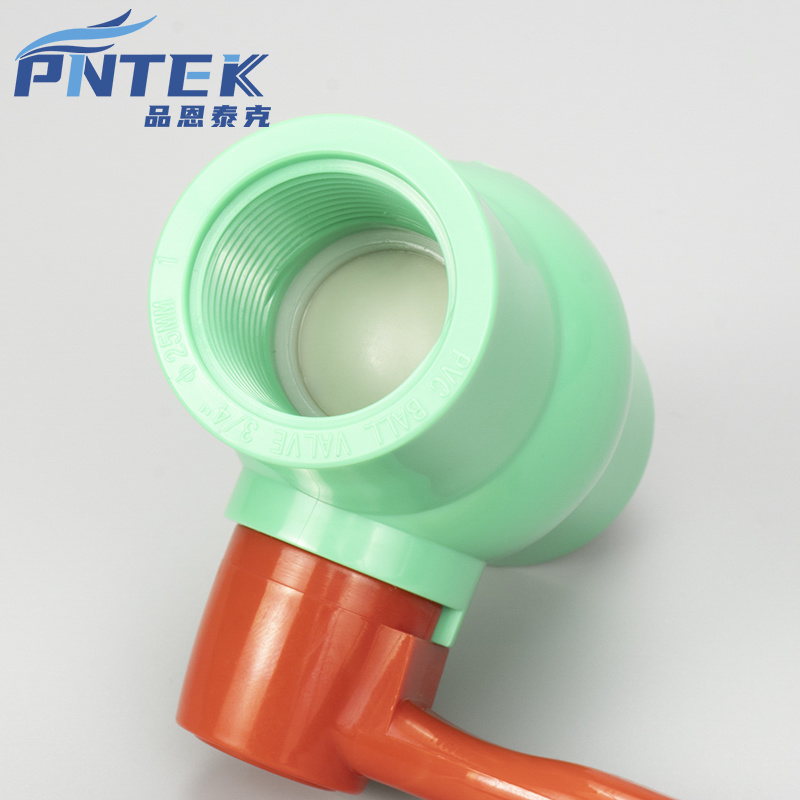

Kineski PVC kuglasti ventil s dugom ručkom za tržište Bangladeša
Bitni detalji
Garancija: 3 godine
Tip: KUGLASTI VENTILI, Zasunski ventili, Zaporni i ispusni ventili, Plastični nepovratni ventili, Nožni ventili, Miješajući ventili, Leptir ventili
Prilagođena podrška: OEM, ODM
Mjesto porijekla: Zhejiang, Kina
Naziv robne marke: PNTEK
Broj modela: PNB1111
Primjena: Općenito
Temperatura medija: Normalna temperatura
Napajanje: Ručno
Medij: Voda
Veličina priključka: 1/2''-2''
Struktura: LOPTICA
Naziv proizvoda: PVC kuglasti ventil
Materijal: UPVC, PVC
Standard: CNS/JIS/DIN/BS/ANSI/NPT/BSPT
Radni pritisak: 1,0-1,6 Mpa (10-25 bara)
Pakovanje: Kartonska kutija ili po želji kupca
OEM: Dostupno
Upotreba: Tretman vode
Karakteristika: Jednostavna instalacija
Logo: Štampano ili prilagođeno
Veličina: 1/2'' ~ 6''
Opis proizvoda
Naziv brenda: PNTEK
Upotreba: Navodnjavanje u poljoprivredi/Marikultura/Bazen/Inženjerska izgradnja
Boja: Mnogo boja dostupno za izbor
Materijal: PVC
Temperatura medija: Visoka temperatura, niska temperatura, srednja temperatura, normalna temperatura
Vijek trajanja proizvoda:：> 500.000 otvaranja i zatvaranja
Opis proizvoda
Kuglasti ventili naše kompanije veoma dobro podnose koroziju, tako da se njihov vijek trajanja može efikasno produžiti, a sam proizvod je vrlo fleksibilan i praktičan, visoke čvrstoće i manjeg curenja, pa ga potrošači veoma hvale. Široko se koriste u industrijskoj i građevinskoj gradnji, uključujući unutrašnju i vanjsku odvodnju,
projekti kanalizacijskih cijevi, uslovi korozije i hemijskih uticaja, a mogu se koristiti i za poljoprivredne sisteme za navodnjavanje.
Osim toga, pogodni su i za ventilacijske cijevi i odvodne cjevovode itd. Imamo različite veličine proizvoda čak i za jedan artikl, za različite situacije primjene. 100% test curenja kako bismo bili sigurni da su proizvodi koje dobijete dobri. Tokom proizvodnje će se vršiti redovna inspekcija proizvoda kako bismo bili sigurni da proizvodi ispunjavaju međunarodne standarde.
Kako se udio plastičnih cijevi u sistemima opskrbe toplom i hladnom vodom i industrijskim instalacijama cijevi nastavlja povećavati, kontrola kvalitete plastičnih ventila u plastičnim cjevovodnim sistemima postaje sve važnija.
Prednosti proizvoda
1, Mala težina i visoka čvrstoća
2. Nema vibracija prilikom upotrebe
3. Lako se otvara i zatvara
4. Kompaktni kuglasti ventil se lako instalira
5. Najniža stopa curenja, 100% testirano prije pakovanja
6. Otpor fluida je mali
7. Materijal ručke kuglastog ventila: ABS, materijal tijela: PVC
8. Otpornost na alkalije i kiseline
9. Mekana boja i izvrstan dizajn
10. Ekološki prihvatljivo, netoksično
11. Široko se koristi u svakodnevnom životu: građevinarstvo, navodnjavanje u poljoprivredi, industrija, vrt, bazen...
12. Ovi kuglasti ventili se nude u veličinama od 20 mm do 110 mm (od 1/2'' do 4'')
13. Dostupne boje: Zelena, siva, bijela, smeđa, plava
14. Certifikat: ISO 9001, test u Kini
Legenda i fizička karta
Materijal komponente
specifikacija materijala
| NE. | Dio | Materijal | KOLIČINA |
| 1 | TIJELO | PVC, CPVC | 1 |
| 2 | O-prsten STEMA | EPDM, FPM (NBR) | 1 |
| 3 | STEM | PVC, CPVC | 1 |
| 4 | LOPTA | PVC, CPVC | 1 |
| 5 | ZAPTIVKA SJEDIŠTA | TPE, TPVC, TPO | 2 |
| 6 | ZPP | PVC, ABS | 1 |
| 7 | RUČKA | PVC, ABS | 1 |
| 8 | VIJČAK | SS304, ČELIK | 1 |
Tabela za poređenje parametara veličine modela
| DIMENZIJA | Jedinica | |||||||||||
| MODEL | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | ||
| VELIČINA | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 4" | Inč | ||
| thd./in | NPT | 14 | 14 | 11,5 | 11,5 | 11,5 | 11,5 | 8 | 8 | 8 | mm | |
| BSPT | 14 | 14 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | mm | ||
| JIS | I | 20 | 23 | 25 | 27 | 31 | 34 | 45 | 50 | 55 | mm | |
| d1 | 22.3 | 26.3 | 32,33 | 38,43 | 48,46 | 60,56 | 76,6 | 89,6 | 114,7 | mm | ||
| d2 | 21,7 | 25,7 | 31,67 | 37,57 | 47,54 | 59,44 | 75,87 | 88,83 | 113,98 | mm | ||
| ANSI | I | 20 | 23 | 25 | 27 | 31 | 34 | 45 | 50 | 55 | mm | |
| d1 | 21,54 | 26,87 | 33,65 | 42,42 | 48,56 | 60,63 | 73,38 | 89,31 | 114,76 | mm | ||
| d2 | 21.23 | 26,57 | 33,27 | 42,04 | 48,11 | 60,17 | 72,85 | 88,7 | 114,07 | mm | ||
| DIN | I | 20 | 23 | 25 | 27 | 31 | 34 | 45 | 50 | 55 | mm | |
| d1 | 20.3 | 25.3 | 32,3 | 40,3 | 50,3 | 63,3 | 75,3 | 90,3 | 110,4 | mm | ||
| d2 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 | mm | ||
| d | 15 | 19 | 24 | 30 | 34 | 45 | 55 | 70 | 85 | mm | ||
| H | 37 | 55 | 66 | 73 | 81 | 91 | 99 | 121 | 134 | mm | ||
| A | 68 | 80 | 94 | 100 | 110 | 136 | 170 | 210 | 236 | mm | ||
| L | 77 | 91 | 103 | 111 | 123 | 146 | 178 | 210 | 255 | mm | ||
| D | 30 | 35,5 | 43 | 52 | 62 | 75 | 91 | 106 | 130 | mm | ||
